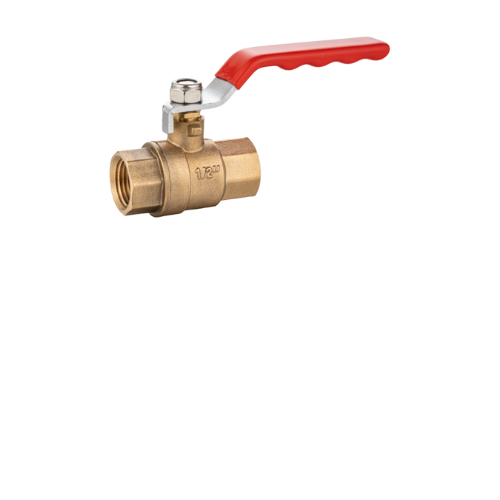

صمام كروي نحاس ثقيل ( محبس هواء ) للأستخدامات الشاقة
صمم للتحكم الدقيق في تدفق السوائل والغازات من خلال كرة داخلية للإغلاق بتقنية Full Port حيث تكون الفتحة الداخلية مساوية لقطر الأنبوب لضمان تدفق كامل وسلس دون فقدان الضغط. يتميز بهيكل متين يتحمل الاستخدامات الشاقة مع مقاومة ممتازة لدرجات الحرارة المرتفعة والمنخفضة. هذا التصميم معتمد من UL و CSA و FM و SASO مما يجعله الخيار الأمثل لأنظمة مياه الحريق والغاز.
معتمد من قبل:
المواصفات الفنية
تقنية فول بورت Full Port
جسم مصنوع من النحاس عالي الجودة المشغل بالضغط
تصميم للساق الذي يربط المقبض مع الكرة الداخلية يمنع انفصالها حتى في ظروف الضغط العالي
صامولة نحاسية اسفل المقبض
حلقة إحكام من مطاط نيتريل (NBR) لضمان إحكام كامل ضد التسرب
ذراع تحكم مع طبقة من مادة الفينيل تمنح تحكماً أفضل و سهولة في الاستخدام
الصمام مزود بوصلة سن داخلي (F/F) مصنوعة حسب المعيار العالمي ISO 228-1 مما يضمن تركيب أسهل ، إحكام أفضل ، و توافق مع جميع أنظمة المياه و الغاز
مواصفات الأداء
مكونات المنتج
| الرقم | القطعة | المواد | الكمية |
|---|---|---|---|
| 1 | الجسم | نحاس | 1 |
| 2 | جلبة الإغلاق | PTFE (تفلون) | 2 |
| 3 | الكرة | ستانلس ستيل | 1 |
| 4 | حلقة إحكام | مطاط نيتريل (NBR) | 1 |
| 5 | صامولة الساق | نحاس | 1 |
| 6 | الساق | نحاس | 1 |
| 7 | صامولة المقبض | ستانلس ستيل | 1 |
| 8 | جلبة | PTFE (تفلون) | 1 |
| 9 | المقبض | ستانلس ستيل | 1 |
| 10 | الجسم 2 | نحاس | 1 |
الرسم الهندسي المقطعي
الموديل و الأبعاد الهيكلية
| الموديل | المقاس | قطر الفتحة (مم) |
|---|---|---|
| TXN025 | 1/4" | 10 |
| TXN038 | 3/8" | 10 |
| TXN050 | 1/2" | 15 |
| TXN075 | 3/4" | 19 |
| TXN100 | 1" | 25 |
| TXN125 | 1-1/4" | 32 |
| TXN150 | 1-1/2" | 40 |
| TXN200 | 2" | 50 |
| TXN250 | 2-1/2" | 65 |
| TXN300 | 3" | 80 |
| TXN400 | 4" | 100 |
